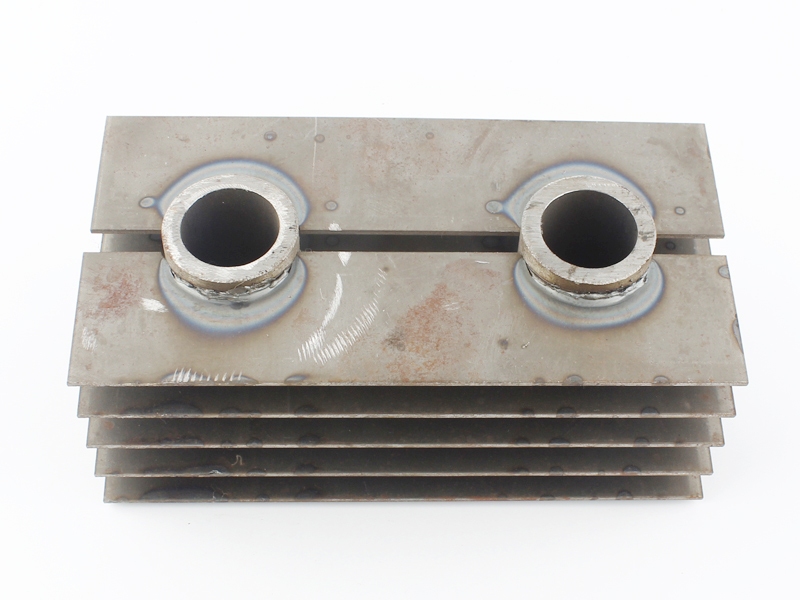

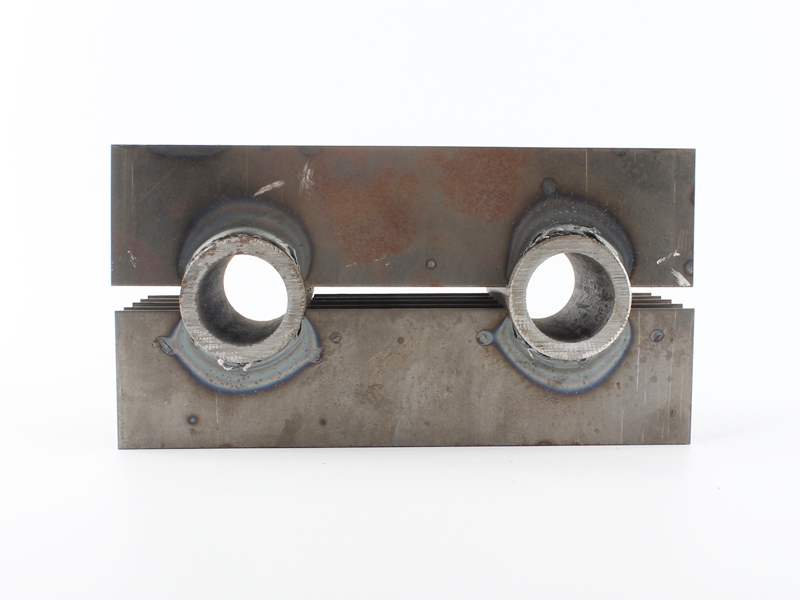

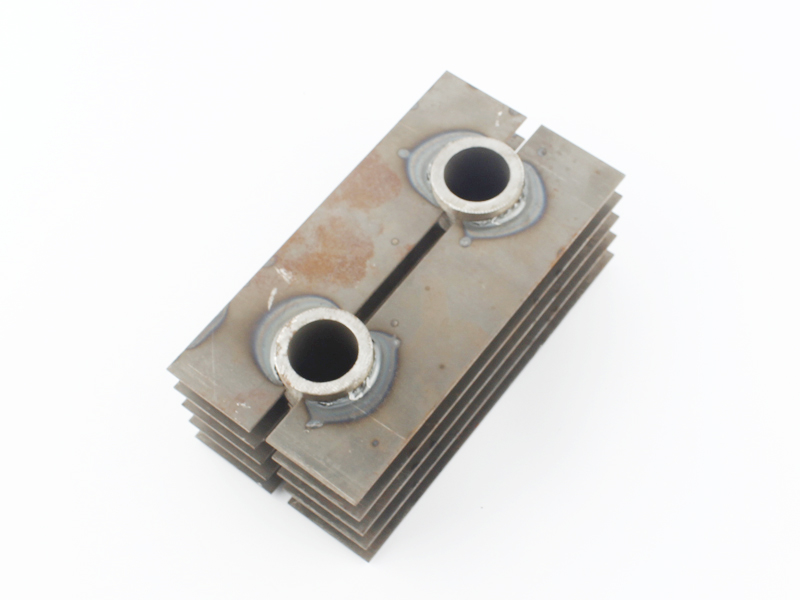

HH双管方形翅片管-03

日期 : 2022-06-27 点击率 : 289

江阴诺琦热能设备有限公司主营各类HFW高频焊翅片管、铜铝翅片管、螺纹管、螺旋管、波节管、H/HH型翅片管,为空冷器,电站锅炉,工业锅炉,船用锅炉,直接火焰式加执炉和热交换器制造业提供配套服务,原材料和成品符合相关标准。

产品详情PRODUCT DETAILS

一、结构特点

1、翅片分为两个对称的半片,从两侧压紧管壁,采用电阻焊于管壁焊接,中间留有一定的缝隙;

2、两支圆管可以共用一组翅片,叫双管H型翅片,也可以中间仅放一个圆管,叫单管H型翅片;

3、由H型翅片管组成的换热器,紧密排列,管束呈顺排排列。


二、H型翅片结构对积灰和磨损的影响

1、两片中间的缝隙,有利用烟气的流动和对积灰的冲刷,因为在缝隙处烟气有较高的流速;管子顺排排列,阻力小磨损小;

2、H型翅片可以利用流动空间,保持较大的翅片面积和翅化比;

3、翅片的厚度可以根据磨损程度的需要任意选择;

4、翅片互相平行且互不干扰,没有螺旋角的影响,因而便于除灰。
